Concrete Manhole

콘크리트 맨홀

※ 콘크리트 맨홀은 주문 제작이 가능합니다.

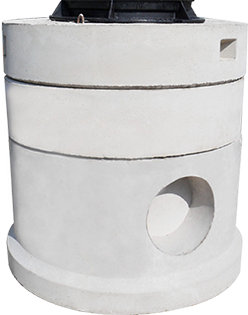

  • 01원형 상·하수도 맨홀

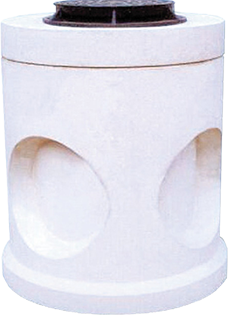

    원형 오수(인버터) 맨홀

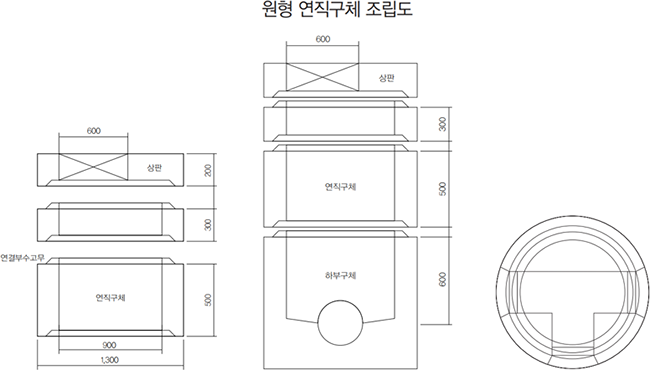

    원형상하수도맨홀 원형상하수도맨홀 구조

  • 원형 상·하수도 규격표

    호칭 규격(m/m)
    내경 외경 두께 높이
    원형 1호 ø900 ø1300 200 1000
    원형 2호 ø1200 ø1600 200 1200
    원형 3호 ø1500 ø1900 200 1500

    * 시공방법에 따라 치수 및 모양을 주문제작함

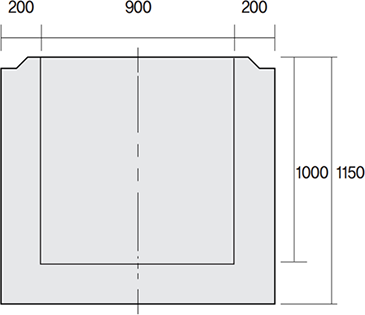

  • 원형 우수맨홀 하부구조

    원형 우수맨홀 원형 우수맨홀 하부구조
  • 02사각 집수정 맨홀

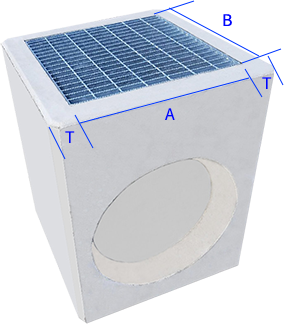

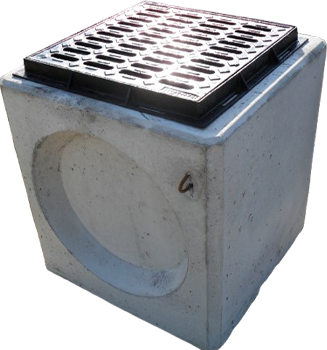

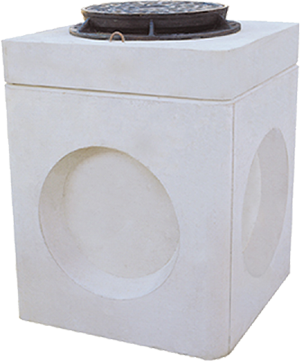

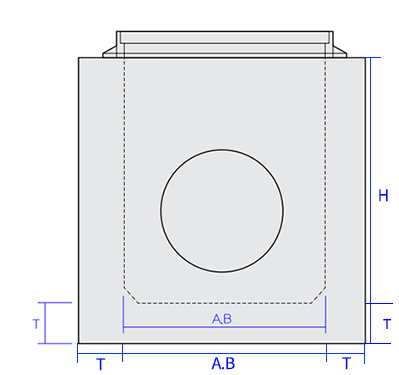

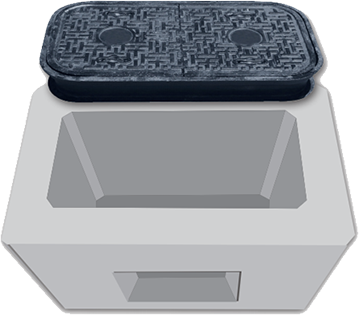

    사각 집수정 맨홀 사각 집수정 맨홀 구조 사각 집수정 맨홀 구조 사각 집수정 맨홀 구조

  • 사각 집수정맨홀 규격표

    가로(A) 세로(B) 높이(H) 두께(T)
    300 400 600 / 800 150
    350 450 600 150
    400 400 600 150
    400 500 600/800 150
    500 500 600/800/1000 150
    600 600 600/800/1000 150
    700 700 1000 150
    800 800 800/1000 150
    900 900 1000 150
    1000 1000 1000(1200) 150
    1200 1200 1200 150
    1500 1500 1500 150

    ※ 고무링 없음

  • 03측구수로관

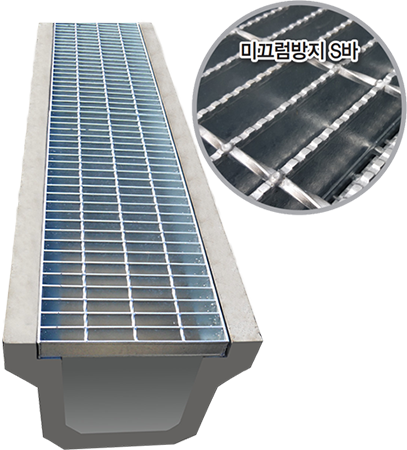

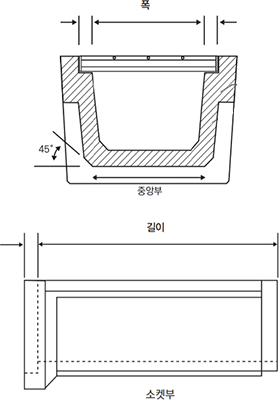

    측구수로관 측구수로관 구조도

  • 측구수로관 규격표

    호칭 규격(m/m)
    폭 깊이 두께 길이
    200 200 200 70 2000
    300 300 300 70 2000
    400 400 400 70 2000
    500 500 500 70 2000

    * 앵글 부착형

  • 04전기·통신 맨홀

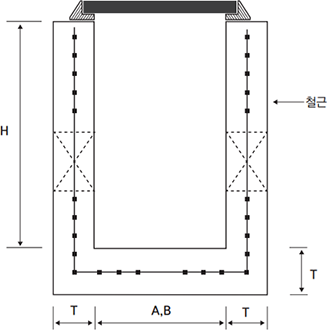

    전기통신 맨홀 전기통신 맨홀 구조도

  • 전기·통신 맨홀 규격표

    호칭 규격(m/m)
    가로(A) 세로(B) 높이 두께
    수공 1호 450 950 700 150
    수공 2호 1700 800 1100 150
    수공 3호 2000 1000 1400 150
  • 05가로등 기초

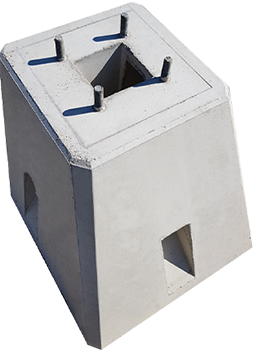

    가로등 가로등 구조

  • 가로등 기초 규격표

    규격(m/m) 앙카 / 간격
    A B C
    300 400 500/400 -
    400 600 600 앙카 ø19
    간격 170/200
    400 600 700
    400 700 800
    500 800 800 앙카 ø25
    간격 230
    500 800 1000
    500 900 1200
